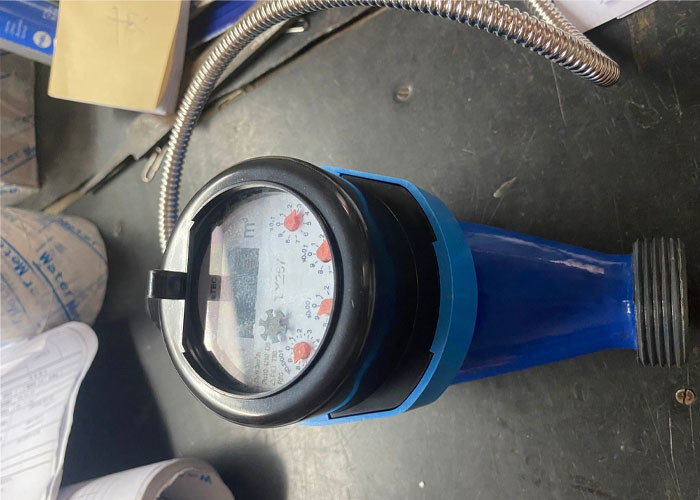

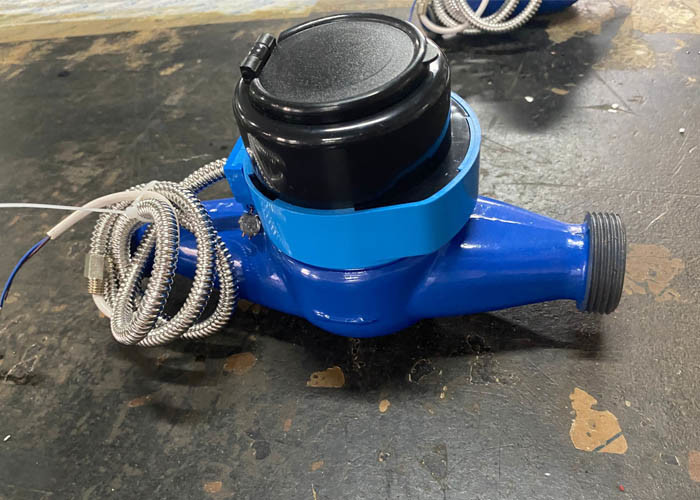

DN15 verdrahtete Mbus, das intelligenter WohnWasserzähler völlig klare Lesung versiegelte

DN15 verdrahtete mbus intelligenten Wasserzähler, versiegelte völlig klare Lesung des Registers



Allgemeine Einleitung

Dieser neue intelligente Wasserzähler, ist eine Art Amr-Wasserzähler. Communicaiton ist durch verdrahtetes Mbus, Protokoll CJ188, leicht für Fernübertragung. Der niedrige Wasserzähler ist multi Jet-Antreiberart Wasserzähler, völlig Siegelregister. Die Art des Wasserzählers kann in der Umwelt der hohen Feuchtigkeit, aber in keinem Nebel innerhalb des Registers arbeiten, also kann sie offenbar, zu lesen halten.



Arbeitslogik

1. Grundlegende Datenendeinrichtung: M-BUS Kollektor und Maßmeter übertragen Daten durch M-BUS Linie mit 4 Kanälen und können das Meter entsprechend jeder topologischen Struktur anschließen. Gestalt in der Ersatzbatterie, könnte Arbeiten 48 Stunden lang normalerweise, und die Daten können für 10 Jahre gespart werden, wenn Energie abgeschnitten wird.

2. Relaiskommunikation: Mittlere SchichtVerkehrsmittel die Kommunikation zwischen dem Verdichter und dem Kollektor. Diese Kommunikation ist durch drahtlose Rf-Weise, kein Bedarf der Fernmeldeleitung. Der drahtlose Kommunikationsabstand zwischen dem Verdichter und dem Kollektor kann ungefähr 3km an der offenen Umwelt sein.

3. Obere Übergangskommunikation: Übertragungsverfahren zeigen können zwischen Verdichter und Managementmitte unten vorgewählt werden an.

(a), GPRS-Kommunikations-Modus

(b), Telefonleitung Kommunikations-Modus

(c), RS232-Kommunikations-Modus

(d), Ethernet-Kommunikations-Modus



Anwendungen:

Industrielle und Handelswasserversorgung, volumetrisches Wasserstrommessen und automatischer Zählerstand für Dienstprogramm, Bewässerung.



FUNKTIONEN

1. Total Siegelentwurf, wasserdicht.

2. Merken Sie automatisch sich die Radcodeposition und keine Bedarfseinführung.

3. Vermeidung des externen starken magnetischen Angriffs, Hochleistung von Entstörungs.

4. Lösen Sie effektiv das Phänomen der Umkehrung und des Hämmerns.

5. Annahme des M-BUS DFV-Anschlusses, der mit Langstreckenkommunikation.

6. Keine Bedarfsstromversorgung für tägliche Arbeit.

7. Mit Fernventilkontrollfunktion, die Wasserversorgung entfernt stoppen kann.



Eigenschaften

• Magnetischer Antrieb der trockenen Skala
• Antimagnetische Art, geschützt gegen die externe magnetische verfälschung
• Vakuumversiegeltes Register, der beständige Frost, hält klare Lesung für lange Zeit
• Verfügbar für kaltes Wasser 0 | 45°C
• Register kann in jede mögliche Richtung für bequeme Lesung gedreht werden
• Hohe Genauigkeit, die Meter passen sich an Standard ISO-4064 an
• Messingkörper kann gemalt werden oder pulverisiert werden beschichtet worden
• Operation Rf, GSM/GPRS, bezahlte voraus

Leistung:

• Die nominale Strömungsgeschwindigkeit von Qn 1,5 m-³ /h zu 15m ³ /h, ³ /h Q3 2.5m zu 25m ³ /h
• R-Wert ist R80/100/125/160, wie verlangt
• Passend für die kalten und warmen Wasseranwendungen
• Austauschbares Meter fügt verfügbares ein
• Gute Lesbarkeit sogar an den extremen Betriebsbedingungen
• Beliebig retrofittable mit Impulskontaktgebern

Wasserzähler lassen Bedingung laufen:

• Wassertemperatur: 0.1℃~40℃ für kaltes Wasser
  30℃~90℃ für heißen Wasserzähler.
• Wasserdruck: Mpa ≤1.0

Anmerkung:

• Messende Genauigkeit passen sich an Standard Klasse B ISO 4064. an.
• Verfügbar mit unterschiedlicher Länge auf Anfrage. Verfügbar im heißen Wasserzähler auf Anfrage.

Maximaler zulässiger Fehler:

(1) zwischen Quart (eingeschlossen) und qs ist ±2%;
(2) zwischen dem qmin und Quart (ausgeschlossen) ist ±5%.







ProduktLeistungsblatt

Portgröße (DN)	15 Millimeter	20 Millimeter	25mm
Maßeinheit	0,1 m-³
Maßstreckenverhältnis (Q3/Q1)	80
Überlastungsfluß (Q4)	3,125 m-³ /h	5 m-³ /h	7,875 m-³ /h
Konstanter Fluss (Q3)	2,5 m-³ /h	4 m-³ /h	6,3 m-³ /h
Abgrenzungsfluß (Q2)	0,05 m-³ /h	0,08 m-³ /h	0,126 m-³ /h
Miniumal-Fluss (Q1)	0,0313 m-³ /h	0,05 m-³ /h	0,0788 m-³ /h
Minmum-Lesung	0,0001 m-³
Maximale Lesung	99999 m-³
Warnung	Abschluss des automatischen Ventils
Betriebstemperatur	0.1℃~30℃ (kalter Wasserzähler)
	0.1℃~90℃ (heißer Wasserzähler)
Flussempfindlichkeitsniveau	Herauf Zone: U10 Hinunter Zone: D5
Druckniveau	△P63
Funktionsdruckbewertung	0,03 Mpa - Mpa 1,0
EMC	E1
Umweltsicherheitsniveau	B



Installation

• Die Installation des Wasserzählers erfüllt die Installationsbedingungen von ISO4064-2: 2005
• Das Kaliber des Wasserzählers entspricht mit Kaliber von Rohren und die verwendete Strömungsgeschwindigkeit ist weniger als oder nah an der dauerhaften Strömungsgeschwindigkeit. Der Installationsplatz sollte Belichtung, Überschwemmung, Frost und Verschmutzung und bequemes für Installierungs-, Entfernen und Ablesendaten vermeiden.
• Der Wasserzähler ist horizontal installiert (Bildschirmoberfläche ist aufwärts).
• Die Sande und die Steine und anderes Diverses in den Rohrleitungen werden geklärt.
• Der Pfeil auf dem Wasserzähler sollte der selbe wie der Wasserstrom sein in Vorbereitung.
• Wenn der Wasserzähler auf den Einlass des Kessels installiert ist, ist es besser, umgekehrtes Ventil auf den Ausgang des Wassers zu installieren, um den Rückstrom des Heißwassers zu verhindern und Dampf schädigt den Wasserzähler.

Wettbewerbsvorteil:

• Befolgung zu den internationalen Standards: ISO4064/GBT778/Q/320700JR05-2003
• Strenges prozesskontrolliertes
• Moderne Kalibrierungsausrüstung
• Ingenieurteam
