Herkunftsort: | China |
---|---|
Markenname: | Runpaq |
Zertifizierung: | NSF |
Modellnummer: | 77C-DN50-4 |
Min Bestellmenge: | 50 Stücke |
Preis: | USD6/piece (50-500 pieces), USD4/piece (>500 pieces) |
Verpackung Informationen: | Karton + Palette |
Lieferzeit: | 15-21 Tage |
Zahlungsbedingungen: | T/T, L/C, D/A, D/P, Western Union |
Versorgungsmaterial-Fähigkeit: | 20000 Sätze/Monat |
Art: | gerillte Endenfitting | Druck: | Stange 1200 P/in/83 |
---|---|---|---|
Durchmesser: | DN25-DN1200, 1" - 48" | Dichtung: | EPDM |
Bolzen u. Nuss: | ss304 | Unterkunft des Materials: | SS304, 316, 316L, 2205 Duplex, Superduplex 2507, heißes eingetauchtes galvanisiertes duktiles Eisen |
Modell: | 77C-DN25 | Anwendung: | UF/RO/Abwasserbehandlungsplan, landleachet |
Form: | gerade, gleich | Produkt-Name: | gerillte Installationen, gerillte flexible Koppelung |
Markieren: | 90 Ellbogen-gerilltes Fitting,PN16 fugte Koppelungen und Installationen,EPDM-Dichtung fugte Fitting |

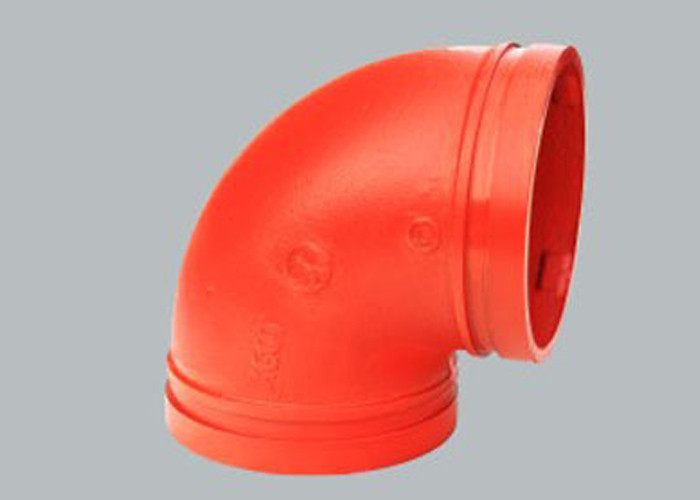

gefugte Koppelungen und Installationen, 90 Ellbogen, 1/2“ - 12", Eisen, pN16
Allgemeine Beschreibung
Die gerillte Kopplungsklammer kann eine flexible Koppelung oder eine feste Kupplung sein. Die victaulic Art flexible Koppelung ist entworfen, um gerillte Rohrsysteme anzuschließen. Um die Rolle des gerillten Rohrverbindungs-/Fittingsgelenkes zu spielen, ist eine feste Kupplung entworfen um die gerillten Rohre untereinander zu verbinden damit es keine relative Bewegung zwischen ihnen gibt. Wenn genaue Ausrichtung von zwei gerillten Rohren/von Wellen angefordert wird, werden steife gerillte Koppelungen normalerweise benutzt. Schwere Radial- oder axiale Versetzung kann hohe Drücke verursachen und zu vorzeitigen Ausfall führen.
Spezifikationen
Schnelle Gelenke, die Materialien unterbringen:
Nylon, anderes zusammengesetztes, Plastik nach Nachfragen.
Bolts&Nuts:
Gummidichtungen oder Dichtungen:
Die Dichtungsdichtungen ist C-förmig, gemacht von der Standarddichtung EPDM (Äthylenpropylen-Dienmonomere) für kaltes Wasser, Heißwasser, seltene Säure, ölfreie Luft und mehrfaches chemisches Produkt (- 50~150). Es ist nicht für Medium wie Erdöl passend
Leistungsblatt
Nominal Größe |
Rohr Od |
Druck Bewertung |
Rohrende Trennung |
Maße | ||
B | C | |||||
Millimeter | Millimeter | P/in | Millimeter | Millimeter | Millimeter | Millimeter |
in | in | Stange | in | in | in | in |
25 1 |
33,4 1,315 |
300 20,67 |
0-1.6 0-0.06 |
54 2,126 |
94 3,701 |
42 1,654 |
32 1,25 |
42,20 1,660 |
300 20,67 |
0-1.6 0-0.06 |
63 2,480 |
103 4,055 |
44 1,732 |
40 1,5 |
48,30 1,900 |
300 20,67 |
0-1.6 0-0.06 |
70 2,756 |
112 4,409 |
44 1,732 |
50 2 |
60,30 2,375 |
300 20,67 |
0-1.6 0-0.06 |
82 3,228 |
124 4,882 |
44 1,732 |
65 2,5 |
73,00 2,875 |
300 20,67 |
0-1.6 0-0.06 |
96 3,780 |
148 5,827 |
44 1,732 |
65 | 76,10 3,000 |
300 20,67 |
0-1.6 0-0.06 |
100 3,937 |
152 5,984 |
44 1,732 |
80 3 |
88,90 3,500 |
300 20,67 |
0-1.6 0-0.06 |
113 4,449 |
166 6,535 |
44 1,732 |
100 4 |
114,3 4,500 |
300 20,67 |
0-3.2 0-0.13 |
140 5,512 |
193 7,598 |
48 1,890 |
125 5 |
141,3 5,563 |
300 20,67 |
0-3.2 0-0.13 |
167 6,575 |
222 8,740 |
50 1,969 |
150 6 |
168,3 6,625 |
300 20,67 |
0-3.2 0-0.13 |
196 7,717 |
252 9,921 |
55 2,165 |
200 8 |
219,10 8,625 |
300 20,67 |
0-3.2 0-0.13 |
314 12,362 |
377 14,83 |
60 2,362 |
250 10 |
273,00 10,75 |
300 20,67 |
0-3.2 0-0.13 |
314 12,362 |
377 14,843 |
50 2,363 |
300 12 |
323,90 12,75 |
300 20,67 |
0-3.2 0-0.13 |
366 14,409 |
435 17,126 |
64 2,520 |
Anwendungen
Trinkwasser | Umkehr-Osmose | Ro-System, Ultrafiltration | UF-System, Meerwasserentsalzen, |
Abwasser | Wasserbehandlung, Abwasserbehandlung, Meerwasserentsalzen, Abwasseraufbereitungsanlage |
Gerillte Rohrleitung | Feuerschutz, Industriebau, See, Bergbau, Öl, Gas und Chemikalie, Stromerzeugung |
Fitting
Wettbewerbsvorteil
Geworfener Prozessentwurf vorbei durch Castsoft CAD und CAE
Strenge Herstellung prozesskontrolliert
Qualitätskontrolle des Gießmaterials
Metallmaterielles Labor für Test des kompositionellen, metallografischen u. mechanischen Eigentums
Perfektes apperance
Strenge Prüfnormbefolgung zu UL213 und zu FM1920
Strenger Standard für Dichtungsproduktion und Materialtest.
