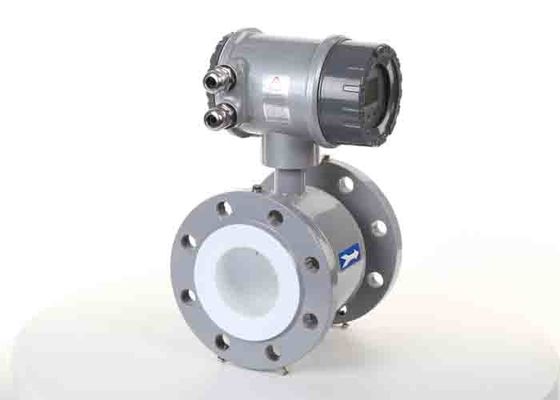

Flansch-elektromagnetisches Wasserstrom-Meter HVAC DN150 für 2000mm Rohr

elektromagnetisches Wasserstrommeter des Flansches, rosemount elektromagnetischer Strömungsmesser DN150



Produktbeschreibung

Der kompakte oder elektromagnetische der Spalte Strömungsmesser sind für Wasserstrommaß bestimmt. Er liefert die breiteste Strecke der Industrie der Zwischenlagen, Elektroden und Größen, um den Bedarf sogar der forderndsten Prozessanwendungen in den Sektoren zu erfüllen, die als Chemikalie, Energie, Öl u. Gas und Metalle u. Bergbau so verschieden sind. Der starke Übermittler ist bedienungsfreundlich und liefert das Ausgangssignal, dass Ihren Bedarf erfüllt. Sie erhalten ein vielseitiges, angemessen Preis festgesetzt, der meiste genaue Strömungsmesser, der für Ihre Anwendungen hergestellt wird. Ein Strömungsmesser mit niedriger Funktionalität, kurzer Lieferung und einer einfachen und offenbar verständlichen Dokumentation



Maßtheorie des magnetischen Strömungsmessers

Messen elektromagnetische Strömungsmesser, den Fluss, indem sie Faradays Gesetz der Induktion verwenden. Innerhalb eines magnetischen Strömungsmessers gibt es einen Elektromagneten, erzeugt das ein Magnetfeld und die Elektroden, die elektromotorische Kraft (Spannung) gefangennehmen.



Eigenschaften

• Praktisch kein Druckverlust
• Passend, für breite Palette von leitfähigen flüssigen Medien zu messen
• Keine beweglichen Teile
• Flansche tragen Verbindung
• Standard RS485
• Passend für Rohrdurchmesser p bis 2000mm
• Großes Meterverhältnis
• Hohe Genauigkeit
• 4 bis 20 MA/Frequenz/Impuls den Ertrag

Technische Daten

Produktname	Elektromagnetisches Strömungsmesser
Produktart	Lokal|kompakte Anzeige	Fernanzeige	Signalwandler
Modell	IYF-E	IYF-F	IRT
Rohr-Durchmesser (Millimeter)	DN10-DN2000
Stromversorgung	100-240 VAC/18-36 VDC
Genauigkeit	+ 0,5%	+ 0,5%	+ 0,5%
Leistungsaufnahme	<6w>	<6w>	<6w>
Einschließungsbewertung	IP65	IP68	IP65
Flüssige Temperatur	-25-120℃	-25-120℃	-25-120℃
Umgebende Temperatur	-25-50℃	-25-50℃	-25-50℃
Relative Luftfeuchtigkeit	10-90%	10-90%	10-90%
Meterverhältnis	1:100	1:100	1:100
Strömungsrichtung	Bi-Richtungsfluß	Bi-Richtungsfluß	Bi-Richtungsfluß
Kommunikation	RS485/Bacnet	RS485/Bacnet	RS485/Bacnet
Signalausgabe	4-20mA/Pulse/Frequency	4-20mA/Pulse/Frequency	4-20mA/Pulse/Frequency



Genauigkeit

Rohr-Durchmesser (Millimeter)	Geschwindigkeit (m/s)	Genauigkeit
3-20	<0>	+ 0,25% RUMPFSTATION
	0.3-1	+ Auslesen 1,0%
	1-15	+ 0,25% Auslesen
25-600	0.1-0.3	+ 0,25% RUMPFSTATION
	0.3-1	+ 0,5% Auslesen
	1-15	+ 0,3% Auslesen
700-3000	<0>	+ 0,25% RUMPFSTATION
	0.3-1	+ Auslesen 1,0%
	1-15	+ 0,25% Auslesen

























Vorbildliche Auswahl



Mitteilung auf der Auswahl der lokalen Art und der Fernart:



Fernart bedeutet, dass die Übermittler- und Konverteranzeige in verschiedene Standorte, es hat vorgeschlagen, um vorzuwählen angebracht werden
Direktübertragung schreiben in den folgenden Bedingungen:

• Temperatur der umgebenden Temperatur oder des Konverteranzeigensonnenscheins ist ℃ über 60
• Hohe Feuchtigkeit oder ätzende Luft existierten
• Ernste Rohrerschütterung
• Magnetischer Meterbedarf ist verschoben oder versenkbar, unruhig vorgelesen
• Andere abschleifende Zustand

Nein	Modell
	YF	Elektromagnetisches Strömungsmesser
	TF	Turbine
	VF	Votex
	LX	Schaufelrad
	T	Mit Ultraschall
		E-/FAnzeigemodus	E: kompakte/lokale Anzeige, F: Fernanzeige
			Rohr-Durchmesser	Art (Millimeter)
			xxxx	15, 20, 25, 32, 40, 50, 65, 80, 100, 125, 150, 200, 250, 300, 400, 500, 600, 800, 1000
			Code	Genauigkeit
			1	+ 0,5% RUMPFSTATION
			2	+ RUMPFSTATION 1,0%
			3	+ 0,2% RUMPFSTATION
				Code	Art
				N	Konverter: 12/24 VDC, Impulsertrag
					Übermittler: 24VDC, outpt 4-20mA
				B	Intelligent, Löwebatterie, keine lokale Anzeige
				G	Intelligente, lokale Anzeige, 4-20mA gab aus
				C1	Intelligente, lokale Anzeige, RS485
				C2	Intelligente, lokale Anzeige, HIRSCH
					Code	Art
					S	Kohlenstoffstahlgehäuse
					L	Edelstahlwohnung
					G	Hochdruckwohnung
					HL	Elektrode 316L
					HTi	Titanelektrode
					HTa	Tantlum-Elektrode
					HC	Hastelloy-Celektrode
					L1	Flüssige Medien
					L2	Gasmedien
					P	Druckausgleich
					T	Temperaturausgleich
					Pint	Pressure&Temp. Ausgleich
					F	PTFE-Zwischenlage
					X	Gummizwischenlage
Probe: IYF-E-0100-1-C1-S-HL-L1-F, Magmeter, lokale Anzeige, Durchmesser: 100mm, + 0.5%FS, Kohlenstoffstahlgehäuse, intelligent, 4-20mA outpt, RS485, 316L Elektroden, flüssiges Medienmeter, PTFE-Zwischenlage























































































Anwendbare Meßflüssigkeit:

• Leitfähige flüssige Medien, Leitfähigkeit > 5 µS/cm
• Verschiedene leitfähige wässerige Lösungen, Wasserlösungen, Säure u. Ätzmittel
• Abschleifende Schlämme, Schlämme und Fettlagerflüssigkeiten, ätzende Flüssigkeit, städtisches Leitungswasser, Abwasser, schmutzig
  Wasser, abfliessende, faserartige, zähflüssige, Papiermühle, Nahrung u. Getränk

Nicht-anwendbares Messen in der Mitte

• Industriegas, Druckluft, Dampf oder Flüssigkeit mit großem Inhalt des Gases
• Flüssigkeit ist, wie Schmieröl, Frischöl, das kälteerzeugende, Kühlwasser nicht leitfähiges oder niedriges leitfähiges, rein
  Wasser, Reingas, etc.

Rohr-Durchmesser, Flussvolumen und Produktmaß

Durchmesser	Flussvolumen (m3/h)			Produktmaß (Millimeter)
(Millimeter)	Normal	Minute	Maximal	L	D	H	H1
15	1,5	0,06	9,5	150	95	272	254
20	2,5	0,11	16,9		105	277	254
25	3,5	0,18	26,5		115	283	254
32	6	0,29	43,6		140	297	270
40	10	0,45	67,8		150	307	280
50	15	0,71	106,0	200	165	318	294
65	25	1,19	179,1		185	337	313
80	40	1,81	271,4		200	352	326
100	60	2,83	424,1	250	220	371	344
125	100	4,42	665		250	401	372
150	135	6,36	954	300	285	431	403
200	250	11,3	1696	350	340	486	460
250	375	17,66	2650	400	395	547	511
300	540	25,43	3817	450	445	597	565
350	735	34,62	5195		505	657	620
400	960	45,22	6785	500	565	717	675
450	1200	57,23	8588	550	615	757	727
500	1500	70	10602	600	670	817	782
600	2160	100	15268		780	917	782
700	2950	138	20781	700	895	1027	1068
800	3850	180	27100	800	1015	1137	1157























































Industrielle Anwendungen

Chemikalie	Nahrung u. Getränk	Papiermühle
Metallurgie	Umweltschutz	Hydraulisch
Bergbau	Rostfrei	Erdöl
Apotheke	Klimaanlage	Abwasseraufbereitungsanlage
Meerwasserentsalzen	Apotheke	Wasserbehandlung















Wettbewerbsvorteil

• Befolgung zu den internationalen Standards: ISO14001, GB/T28001, ISO9001-2008/GB/T50430
• Strenges prozesskontrolliertes
• Moderne Kalibrierungsausrüstung
• Ingenieurteam

Detaildemonstration

Kalibrierungslinie transformator innerbetrieblichen PWB-Produktion Silikons Stahl



Wie man den magnetischen Strömungsmesser benutzt

Die elektromagnetischen Strömungsmesser messen die Geschwindigkeit von leitfähigen Flüssigkeiten in den Rohren, wie Wasser, Säuren, Ätzmittel und Schlämmen. Magnetische Strömungsmesser können richtig messen, wenn die elektrische Leitfähigkeit der Flüssigkeit größer als ungefähr 5μS/cm ist. Geben Sie acht, weil, magnetische Strömungsmesser auf Flüssigkeiten mit niedriger Leitfähigkeit, wie entionisiertem Wasser verwendend, KesselSpeisewasser oder Kohlenwasserstoffe, das Strömungsmesser veranlassen, abzustellen und Stromstille messen können.
