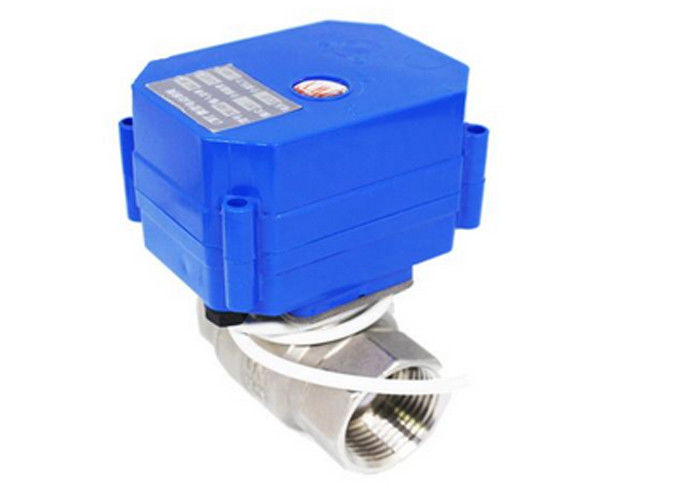

Zentrales Ventil der Heizzone-DN15, Zonen-Ventil mit doppeltem Auspuff mit DC-Auslöser-Motor

Heizungsventile der zentralen Zone mit 2 Portauslösermotor des Motorventils/DC, dN15



Produkt-Beschreibung

Die Zonenventile auf Zentralheizung und Kühlsystemen, Heizkessel, steuert es Heißwasserhitze oder kaltes Wasser. In allen Fällen wenn das Zonenregelventil völlig offen ist, sagt ein „Endschalter“ innerhalb des Ventils dem Zirkulator des Heizsystems, das Funktionieren anzufangen und veranlaßt Heißwasser, die Zone durchzufließen.

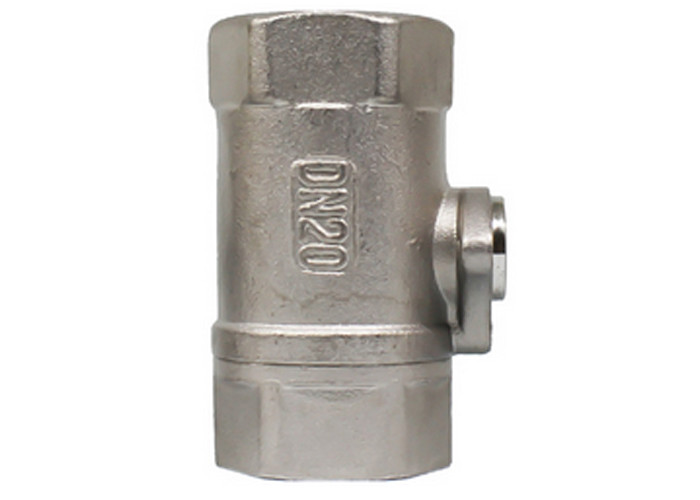

Unser Zonenregelventil ist eine Strecke des motorisierten Zonen2wegventils, das mit Bewegungsauslöser für Gebrauch in der Heizung und in Kühlsystem ist. Das Messing- oder rostfreie Kugelventil ist in DN15-32, PN10 mit Fadenverbindung verfügbar. Der Auslöser wird durch das Signal mit 2 Punkten gesteuert und wird für AN/AUS-Funktion empfohlen, verfügbar für Wechselstrom 230V, 50/60Hz oder DC-Stromversorgung.

Eigenschaften

• Metallgetriebe und der Metallgangentwurf, lärmarm, führen zuverlässig durch
• Lange Nutzungsdauer: mehr als 100000 Kreise
• Der elektrische Grenz- und Maschineriegrenzentwurf, genau gelegen, vermeiden Ganglauf ununterbrochen.
• Mufti-Winkelzusammenbauen, einfach zu installieren
• Schwimmerstruktur, kein Durchsickern, besonders passend für schwere Verschmutzungszustände.
• Kann im Kesselwasserraum, guter Ersatz arbeiten für Magnetventil



Anwendung

Vorteile

• Sturday-Ventilkörper mit angemessenem Strukturentwurf und bestes verwendet zu werden Material

Nein.	Unsere	Normale Produkte
Ventilwellendichtung	Vierfache Dichtungen	Doppeldichtungen
Nussdichtung	Super anaerobe Kleberselbstbeschichtung, konsequentes Drehmomentfestziehen	Manueller anaerober Kleber ungleich nicht konsequentes Drehmomentfestziehen
Dichtung zwischen Ventilkörper und Wohnung	Dichtungsnut	keine
Drehmoment	Glatt und Licht	Schwer, nicht durchweg
Entwässerung	Ja	keine



Technische Daten

Modell	60P
Arbeit Ampere (MA)	Max100mA (CR04 ausgenommen Max150mA)
Schutz	IP65
Energie (W)	<5>
Lassen Sie Druck laufen (Mpa)	PN10
Drehmoment (Nanometer)	6
Durchmesser-Strecke	DN8-32
Öffnen Sie sich,/nahes (S)	< 8s="">
Arbeitsvolt. (V)	DC3-6V, DC12V, AC/DC9-24V, AC220V, AC85-265V
Medien Temp (℃)	0-90
Steuerung	CR01, CR02, CR02+, CR03, CR03A, CR03T, CR04 CR05, CR06



Verdrahten von Wahlen

• Zwei Drähte und Rückpolarität (DC3-6V/DC12V/DC24V)

1. Verbindungsschalter zum sich ZU ÖFFNEN, das Ventil öffnet sich und erhält die Position, automatisch Ausschalten, das Ventil, offene Stelle völlig zu bleiben

2. Verbindung Schalter zu SCHLIESSEN, der Ventilabschluß, die Position erhalten, automatisch Ausschalten, das Ventil bleibt die Seitendurchlaufposition (völlig geschlossen)

• Drei Drähte und zwei Abfertigungsschalter (DC3-6V/DC12V/DC24V)

1. Verbindungsschalter zum sich ZU ÖFFNEN, das Ventil öffnet sich und erhält die Position, automatisch Ausschalten, das Ventil, offene Stelle völlig zu bleiben

2. Verbindung Schalter zu GESCHLOSSEN, der Ventilabschluß, die Position erhalten, automatisch Ausschalten, das Ventil bleibt die Seitendurchlaufposition (völlig geschlossen)

Anmerkung: AC24V/AC220V kann für elektrische Ventile der Reihe nur verwendet werden 50K

• drei wires&failsafe/power-off Rückkehr (DC9-24V)

1. Verbindungsschalter zum sich ZU ÖFFNEN, das Ventil öffnet sich und erhält die Position und automatisch bleibt Ausschalten, das Ventil

völlig offene Stelle

2. Schalter trennend, um ZU SCHLIESSEN, schließt das Ventil und erhält die Position und automatisch bleibt Ausschalten, das Ventil völlig enge Lage

Anmerkung: Als das macht--weg und das Ventil seien Sie automatisch und RD/G Rückhol (B)/Y (B) können 3 Drähte nicht macht-auf zusammen, Ventilsafe zu halten sein

• drei Drähte eine Punktsteuerung (DC3-6V/ADC9-24V/AC220V)

1. Verbindungsschalter, das Ventil öffnet sich und erhält die Position, automatisch Ausschalten, das Ventil, bleibt völlig offene Stelle

2. Schalter trennend, schließt das Ventil und erhält die Position, automatisch Ausschalten, das Ventil, bleibt völlig enge Lage

Anmerkung: Wenn Energie Gleichspannung ist und rote Drähte „+“ ist, ist blauer Draht „—“

• Bauschaltplan (Winkel justierbar) (DC9-24V)

1. SW1, das, SW2 offen ist, der volle Abschluss des Ventils, das Positionsventil erhalten offen ist, bleibt völlig enge Lage

2. SW1 Abschluss, SW2, das, der offene 30 Grad des Ventils, das Positionsventil erhalten offen ist, bleibt eine offene 30-Grad-Position

3. SW2 Abschluss, SW1, das, der offene 60 Grad des Ventils, das Positionsventil erhalten offen ist, bleibt eine offene 60-Grad-Position

4. SW1 Abschluss, SW2 der Abschluss, das Ventil, das, das Positionsventil erhalten ganz offen ist, bleibt völlig offene Stelle

• Bauschaltplan (Winkel justierbar) (DC9-24V)

1. Verbindungsschalter, das Ventil öffnet sich und erhält die Position, automatisch Ausschalten, das Ventil, bleibt völlig offene Stelle

2. Schalter trennend, bleibt der Ventilabschluß, die Position erhalten, automatisch Ausschalten, das Ventil völlig enge Lage

• Bauschaltplan (zwei Drähte und Failsafe-/macht--weg Rückkehr) (DC3-6V/ADC9-24V/AC220V)

1. Schalterverbindung, das Ventil, das, die Position und das Ausschalten erhalten automatisch, das Ventil offen ist, bleibt völlig offen/enge Lage

2. Schaltertrennen, der Ventilabschluß, die Position und das Ausschalten erhalten automatisch, das Ventil bleibt völlig offen/enge Lage

• Mikroprüfer mit fünf Drähten mit Signalfeedback (DC3-6V/12V/24V)

1. Verbindungsschalter und OFFENES, das Ventil öffnet sich und erhält der Position grünen Drahtertrag das OLS-Signal, prüft der Prüfer das Signal OLS, anschließen Schalter, um ZU STOPPEN, stoppt das Ventil und bleibt völlig offene Stelle

2. Verbindungsschalter und ABSCHLUSS, der Ventilabschluß, der Position roten Drahtertrag erhalten das CLS-Signal, der Prüfer prüft das Signal CLS, schließt Schalter an, um ZU STOPPEN, das Ventil stoppt und bleibt völlig enge Lage,

Anmerkung: Vergewissern Sie bitte sich der „roten“ Signaladern, „schwarz“ und „grün“ seien zuerst angeschlossen Sie, dann anschließen Sie die „gelben“ Energiedrähte und „Blau“
