Herkunftsort: | China |
---|---|
Markenname: | Runpaq |
Zertifizierung: | CE |
Modellnummer: | 60P-T2-15 |
Min Bestellmenge: | 50 Stücke |
Preis: | USD25/piece (>1000pcs) / USD26.5 (50-1000 pcs) |
Verpackung Informationen: | Kasten + maste Karton + Palette |
Lieferzeit: | 15-21 Tage |
Zahlungsbedingungen: | L/C, T/T, D/A, D/P, Western Union |
Versorgungsmaterial-Fähigkeit: | 200000 Sätze/Monat |
Durchmesser: | Voller Durchmesser oder Hafen verringern: DN8-32 | Arbeitsdruck: | Mpa 10bar/PN10/1,0/150 P/in |
---|---|---|---|
Arbeitsstrom: | <80 mA=""> | Spannung: | DC5V/DC12-24V/AC85-230V/AC220V |
Drehmoment: | 6 NM | Öffnen Sie sich,/nahe Zeit: | < 5="" seconds=""> |
Produktname: | Bodenheizungsmotorventil; Unterflurheizzoneventil | Anwendung: | HVAC, Warmwasserheizung und Abkühlen, Kessel, geotheramal Systeme mit Wasserquellwärmepumpen |
Markieren: | Portmotorventil 2,Motorventil des Hafens pN10 2,Motorisiertes Kugelventil |

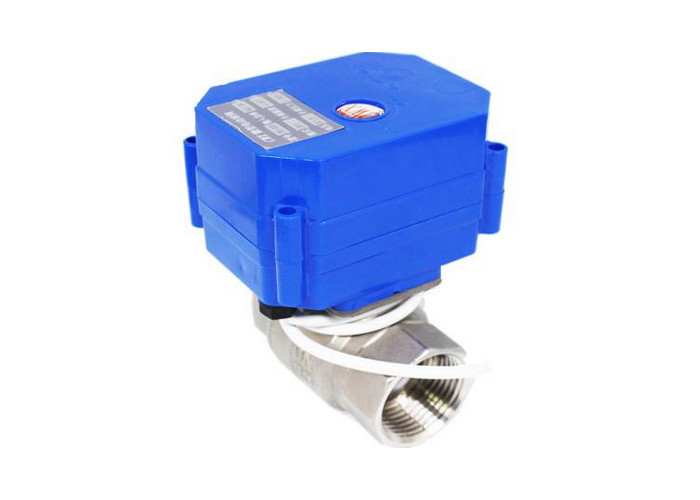

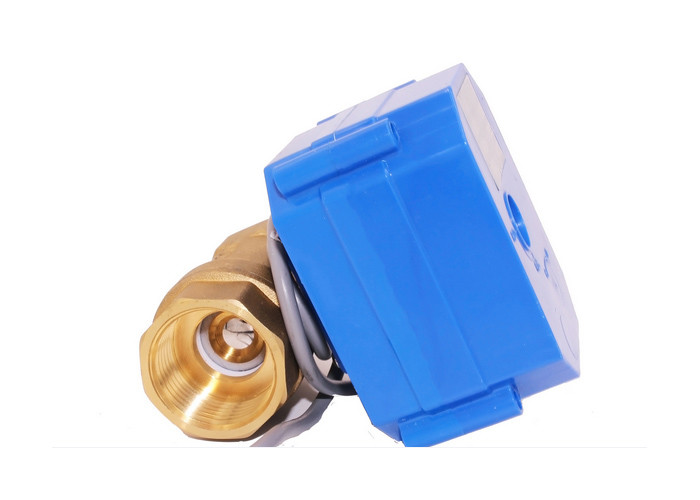

2 Heizungsventile der Portzone für Kesselzonen-Ventilkörpermaterial: Messing, PN10
Produkt-Beschreibung
Dieses motorisierte Minikugelventil soll in nur geschlossenen Stromkreisen benutzt werden. Unser Zonenregelventil ist eine Strecke des motorisierten Zonen2wegventils, das mit Bewegungsauslöser für Gebrauch in der Heizung und in Kühlsystem ist. Das Messing- oder rostfreie Kugelventil ist in DN15-32, PN10 mit Fadenverbindung verfügbar. Der Auslöser wird durch das Signal mit 2 Punkten gesteuert und wird für AN/AUS-Funktion empfohlen, verfügbar für Wechselstrom 230V, 50/60Hz oder DC-Stromversorgung.
Eigenschaften
Anwendung
Vorteile
Nein. | Unsere | Normale Produkte |
Ventilwellendichtung | Vierfache Dichtungen | Doppeldichtungen |
Nussdichtung | Super anaerobe Kleberselbstbeschichtung, konsequentes Drehmomentfestziehen | Manueller anaerober Kleber ungleich nicht konsequentes Drehmomentfestziehen |
Dichtung zwischen Ventilkörper und Wohnung | Dichtungsnut | keine |
Drehmoment | Glatt und Licht | Schwer, nicht durchweg |
Entwässerung | Ja | keine |
Technische Daten
Modell | 60P |
Arbeit Ampere (MA) | Max100mA (CR04 ausgenommen Max150mA) |
Schutz | IP65 |
Energie (W) | <5> |
Lassen Sie Druck laufen (Mpa) | PN10 |
Drehmoment (Nanometer) | 6 |
Durchmesser-Strecke | DN8-32 |
Öffnen Sie sich,/nahes (S) | < 8s=""> |
Arbeitsvolt. (V) | DC3-6V, DC12V, AC/DC9-24V, AC220V, AC85-265V |
Medien Temp (℃) | 0-90 |
Steuerung | CR01, CR02, CR02+, CR03, CR03A, CR03T, CR04 CR05, CR06 |
Ventilkörpermaterial | Verbindungshafen | Durchmesser | D | L | H | W |
(Millimeter) | (Kilogramm) | |||||
Messing | voller Durchmesser des Innengewindes | DN8 | 8 | 46 | 31 | 0,402 |
DN15 | 15 | 57 | 38 | 0,478 | ||
DN20 | 20 | 71 | 45 | 0,559 | ||
DN25 | 23,5 | 72 | 49 | 0,648 | ||
weiblicher verringerter Durchmesser | DN10 | 8 | 46 | 31 | 0,401 | |
DN20 | 15 | 66 | 38 | 0,493 | ||
DN25 | 20 | 72 | 47 | 0,653 | ||
DN32 | 25 | 86 | 60 | 0,865 | ||
Vertikale mit 3 Möglichkeiten | DN15 | 12 | 63 | 49 | 0,48 | |
DN20 | 15 | 66 | 53 | 0,537 | ||
CPVC | Außengewinde | DN15 | 15 | 60 | 47 | 0,357 |
DN20 | 20 | 72 | 51 | 0,385 | ||
Messing | Dreiwegehorizontales | DN8 | 6 | 52,6 | 39 | 24,5 |
DN15 | 12 | 72 | 55 | 39 | ||
DN20 | 15 | 86 | 63,5 | 44 | ||
DN25 | 15 | 97 | 68,5 | 43,5 |
Verdrahten von Wahlen
1. Verbindungsschalter zum sich ZU ÖFFNEN, das Ventil öffnet sich und erhält die Position, automatisch Ausschalten, das Ventil, offene Stelle völlig zu bleiben
2. Verbindung Schalter zu SCHLIESSEN, der Ventilabschluß, die Position erhalten, automatisch Ausschalten, das Ventil bleibt die Seitendurchlaufposition (völlig geschlossen)
1. Verbindungsschalter zum sich ZU ÖFFNEN, das Ventil öffnet sich und erhält die Position, automatisch Ausschalten, das Ventil, offene Stelle völlig zu bleiben
2. Verbindung Schalter zu GESCHLOSSEN, der Ventilabschluß, die Position erhalten, automatisch Ausschalten, das Ventil bleibt die Seitendurchlaufposition (völlig geschlossen)
Anmerkung: AC24V/AC220V kann für elektrische Ventile der Reihe nur verwendet werden 50K
1. Verbindungsschalter zum sich ZU ÖFFNEN, das Ventil öffnet sich und erhält die Position und automatisch bleibt Ausschalten, das Ventil
völlig offene Stelle
2. Schalter trennend, um ZU SCHLIESSEN, schließt das Ventil und erhält die Position und automatisch bleibt Ausschalten, das Ventil völlig enge Lage
Anmerkung: Als das macht--weg und das Ventil seien Sie automatisch und RD/G Rückhol (B)/Y (B) können 3 Drähte nicht macht-auf zusammen, Ventilsafe zu halten sein
1. Verbindungsschalter, das Ventil öffnet sich und erhält die Position, automatisch Ausschalten, das Ventil, bleibt völlig offene Stelle
2. Schalter trennend, schließt das Ventil und erhält die Position, automatisch Ausschalten, das Ventil, bleibt völlig enge Lage
Anmerkung: Wenn Energie Gleichspannung ist und rote Drähte „+“ ist, ist blauer Draht „—“
1. SW1, das, SW2 offen ist, der volle Abschluss des Ventils, das Positionsventil erhalten offen ist, bleibt völlig enge Lage
2. SW1 Abschluss, SW2, das, der offene 30 Grad des Ventils, das Positionsventil erhalten offen ist, bleibt eine offene 30-Grad-Position
3. SW2 Abschluss, SW1, das, der offene 60 Grad des Ventils, das Positionsventil erhalten offen ist, bleibt eine offene 60-Grad-Position
4. SW1 Abschluss, SW2 der Abschluss, das Ventil, das, das Positionsventil erhalten ganz offen ist, bleibt völlig offene Stelle
1. Verbindungsschalter, das Ventil öffnet sich und erhält die Position, automatisch Ausschalten, das Ventil, bleibt völlig offene Stelle
2. Schalter trennend, bleibt der Ventilabschluß, die Position erhalten, automatisch Ausschalten, das Ventil völlig enge Lage
1. Schalterverbindung, das Ventil, das, die Position und das Ausschalten erhalten automatisch, das Ventil offen ist, bleibt völlig offen/enge Lage
2. Schaltertrennen, der Ventilabschluß, die Position und das Ausschalten erhalten automatisch, das Ventil bleibt völlig offen/enge Lage
1. Verbindungsschalter und OFFENES, das Ventil öffnet sich und erhält der Position grünen Drahtertrag das OLS-Signal, prüft der Prüfer das Signal OLS, anschließen Schalter, um ZU STOPPEN, stoppt das Ventil und bleibt völlig offene Stelle
2. Verbindungsschalter und ABSCHLUSS, der Ventilabschluß, der Position roten Drahtertrag erhalten das CLS-Signal, der Prüfer prüft das Signal CLS, schließt Schalter an, um ZU STOPPEN, das Ventil stoppt und bleibt völlig enge Lage,
Anmerkung: Vergewissern Sie bitte sich der „roten“ Signaladern, „schwarz“ und „grün“ seien zuerst angeschlossen Sie, dann anschließen Sie die „gelben“ Energiedrähte und „Blau“
