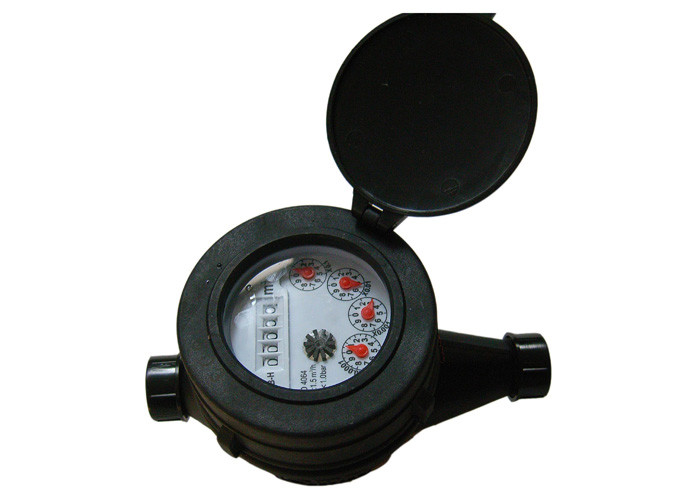

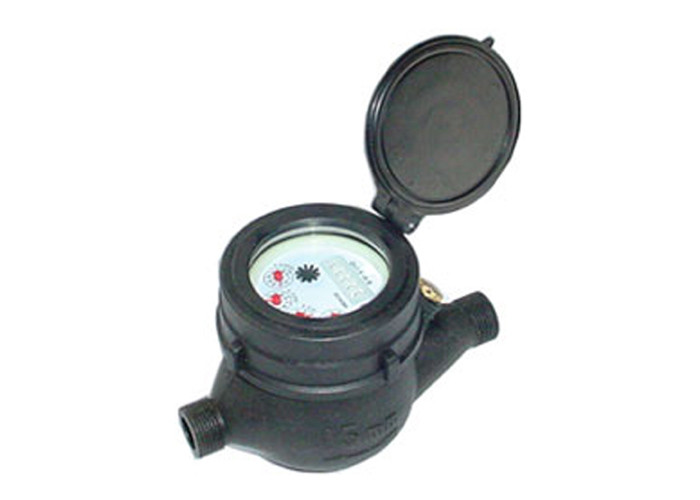

Plastik-trockene Wasserzähler-Klasse B multi Jet Accurate Measuring der Skala-R80

Plastikintelligenter WohnWasserzähler, multi Jet-Wasserzähler, ISO4064 Klasse B, R80



Allgemeine Beschreibung

Die trockenen Skalawasserzähler verwenden das Multijet-Prinzip, auch das einzelne Jet-Prinzip, das für kleinere Portgröße verfügbar ist. Dieser Schaufelradwasserzähler bekannt für seine breite Palette, einfache Operation und Genauigkeit kaltes Wasser oder Heißwasser in totalization und im Strömungsgeschwindigkeitsmessen. Der Antreiber wird in einem Ring von Jets, mit Einlassjets auf einem Niveau und Ausgangjets auf anderen zentriert. Ein Räderwerk fährt die Registerzählwerkskala. Für Impulsertrag wird eine der Skala durch einen Gang ersetzt, der einen Magneten dreht, der durch einen eingekapselten Sensor ermittelt wird, der in außerhalb der Linse verlegt wird. Pulsschlag wird durch den Gang und die Skala bestimmt, auf denen der Gang gesetzt wird. Das Ändern des Pulsschlags erfordert keine Spezialwerkzeuge und kann auf dem Gebiet getan werden.



Eigenschaft:

• Multi-Jet, Trockenskala, einfach für Wartung;
• Zuverlässige Eigenschaft des magnetischen Antriebs, lang Berufsleben;
• Vakuumversiegeltes Register stellt die Skala sicher, vom Nebel frei zu halten und Frost, halten den Ablesenfreien raum in einem langen
  Ausdruckservice;
• Technische Daten passen sich an internationaler Standard ISO4064 Klasse B an

Anmerkung:

• Messende Genauigkeit passen sich an Standard Klasse B ISO 4064. an.
• Verfügbar mit unterschiedlicher Länge auf Anfrage. Verfügbar im heißen Wasserzähler auf Anfrage.

Arbeitsbedingung:

• Wassertemperatur: 0.1℃~40℃ (0.1℃~90℃ für heißen Wasserzähler)
• Wasserdruck: ≤1.0Mpa

Maximaler zulässiger Fehler:

(1) in der niedrigeren Zone vom qmin, das bis zu aber ausschließlich Quart einschließlich ist, ist ±5%

(2) in der oberen Zone von Quart einschließlich bis einschliesslich qs ist ±2%

(3) heißer Wasserzähler ±3%



Leistungsblatt

Modell	Durchmesser (Millimeter)	Klasse ISO4064	Überlastung Fluss (Qs)	Dauerhaftes Fluss (Qp)	Übergangsweise Fluss (Quart)	Minimaler Fluss Qmin	Minimale Lesung	Maximale Lesung
			(m3/h)		(L/h)		(m3)
LXSG-15	15	B	3	1,5	120	30	0,00005	99.999
LXSG-20	20	B	5	2,5	200	50	0,00005	99.999
LXSG-25	25	B	7	3,5	280	70	0,00005	99.999
LXSG-32	32	B	12	6,0	480	120	0,00005	99.999
LXSG-40	40	B	20	10	800	200	0,00005	99.999
LXSG-50	50	B	30	15	3000	450	0,00005	99.999























Maß

Modell	Rohr-Durchmesser	Länge (L)	Breite (B)	Höhe (H)	Faden
LXSG-15	15	165/165	88	102	G3/4B
LXSG-20	20	195/190	99	102	G1B
LXSG-25	25	225/260	98	124	G1-1/4B
LXSG-32	32	230/260	102	124	G1-1/2B
LXSG-40	40	200/300	112	125	G2B
LXSG-50	50	200/300	112	125	G2-1/2B



















Installation

• Die Installation des Wasserzählers erfüllt die Installationsbedingungen von ISO4064-2: 2005
• Das Kaliber des Wasserzählers entspricht mit Kaliber von Rohren und die verwendete Strömungsgeschwindigkeit ist weniger als oder nah an der dauerhaften Strömungsgeschwindigkeit. Der Installationsplatz sollte Belichtung, Überschwemmung, Frost und Verschmutzung und bequemes für Installierungs-, Entfernen und Ablesendaten vermeiden.
• Der Wasserzähler ist horizontal installiert (Bildschirmoberfläche ist aufwärts).
• Die Sande und die Steine und anderes Diverses in den Rohrleitungen werden geklärt.
• Der Pfeil auf dem Wasserzähler sollte der selbe wie der Wasserstrom sein in Vorbereitung.
• Wenn der Wasserzähler auf den Einlass des Kessels installiert ist, ist es besser, umgekehrtes Ventil auf den Ausgang des Wassers zu installieren, um den Rückstrom des Heißwassers zu verhindern und Dampf schädigt den Wasserzähler.

Wettbewerbsvorteil:

• Befolgung zu den internationalen Standards: ISO4064/GBT778/Q/320700JR05-2003
• Strenges prozesskontrolliertes
• Moderne Kalibrierungsausrüstung
• Ingenieurteam
