Rostfreie motorisierte Heizungsventile der Zonen-SS304 mit DC-Auslöser-Motor

Zone PN10 Heizungsvlaves, rostfreies SS304 Kugelventil, mit DC-Auslösermotor

Produkt-Beschreibung

Unsere Zonenventile sind bestandenes rostfreies oder Messingkugelventil und Stellgliedmotor durch DC oder Wechselstrom. Es liefert Ein-Aus, normalerweise offene oder normalerweise geschlossene Steuerung in geschlossenen hydronic Systemen. Die motorisierten Minikugelventile können in einer großen Vielfalt der Heizung und der kondensierenden abkühlenden Anwendungen benutzt werden, hauptsächlich bestimmt worden für Gebrauch mit Fußleiste, Ventilatorkonvektoren, Heizkörpern, Konvektoren, Luftlenkern, Wärmepumpen und leuchtenden Anwendungen.

Eigenschaften

1. Ganzmetallgangreduzierer.

2. Der Abtriebsdrehmoment ist, besonders für das friedliche System mit großem Umfang groß.

3. Kleine, Kompaktbauweise, kompakter Auftritt und verschiedene Fertigungsmethoden.

4. Patentierter Technologieantiskala-Körperentwurf kann die Gradeinteilungszeit verzögern.

5. Gute Dichtungsleistung, versiegelnder Grad IP65.

Anwendung

Vorteile

• Sturday-Ventilkörper mit angemessenem Strukturentwurf und bestes verwendet zu werden Material

Technische Daten

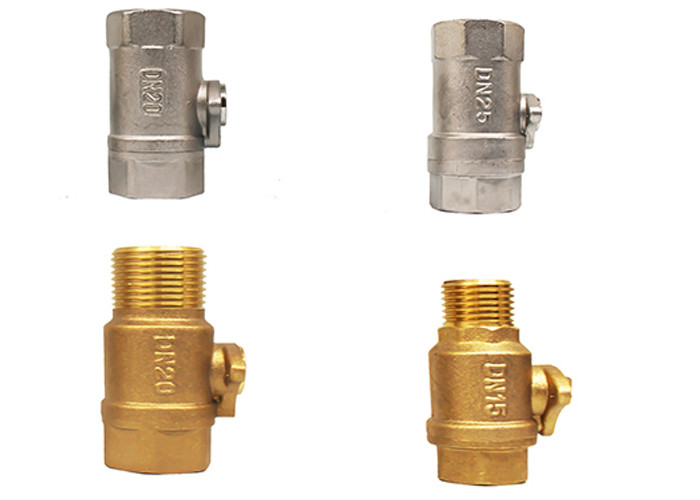

Ventilkörpermaterial	Verbindungshafen	Durchmesser	D	L	H	W
			(Millimeter)			(Kilogramm)
Messing	voller Durchmesser des Innengewindes	DN8	8	46	31	0,232
		DN10	8	46	31	0,231
		DN15	15	57	38	0,308
		DN20	15	66	38	0,389
		DN25	20	72	47	0,478

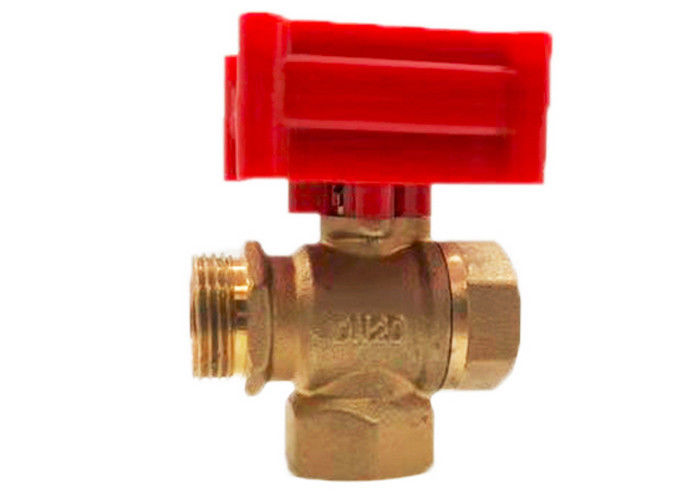

	Dreiwegevertikale	DN15	12	63	49	0,31
		DN20	15	66	53	0,367
	Weiblich-Mannesfaden	DN15	15	63	38	0,307
		DN20	15	66	38	0,337
		DN32	20	76	50	0,569
	Außengewinde	DN15	15	68	38	0,299

Verdrahten von Wahlen

• Zwei Drähte und Rückpolarität (DC3-6V/DC12V)

1. Verbindungsschalter zum sich ZU ÖFFNEN, das Ventil öffnet sich und erhält die Position, automatisch Ausschalten, das Ventil, offene Stelle völlig zu bleiben

2. Verbindung Schalter zu SCHLIESSEN, der Ventilabschluß, die Position erhalten, automatisch Ausschalten, das Ventil bleibt die Seitendurchlaufposition (völlig geschlossen)

• Drei Drähte und zwei Abfertigungsschalter (DC3-6V/DC12V)

1. Verbindungsschalter zum sich ZU ÖFFNEN, das Ventil öffnet sich und erhält die Position, automatisch Ausschalten, das Ventil, offene Stelle völlig zu bleiben

2. Verbindung Schalter zu GESCHLOSSEN, der Ventilabschluß, die Position erhalten, automatisch Ausschalten, das Ventil bleibt die Seitendurchlaufposition (völlig geschlossen)

Anmerkung: AC24V/AC220V kann für elektrische Ventile der Reihe nur verwendet werden 50K

• Fünf Drähte Mikro-conntroller mit Signalfeedback (DC3-6V/12V)

1. Verbindungsschalter und OFFENES, das Ventil öffnet sich und erhält der Position grünen Drahtertrag das OLS-Signal, prüft der Prüfer das Signal OLS, anschließen Schalter, um ZU STOPPEN, stoppt das Ventil und bleibt völlig offene Stelle

2. Verbindungsschalter und ABSCHLUSS, der Ventilabschluß, der Position roten Drahtertrag erhalten das CLS-Signal, der Prüfer prüft das Signal CLS, schließt Schalter an, um ZU STOPPEN, das Ventil stoppt und bleibt völlig enge Lage,

Anmerkung: Vergewissern Sie bitte sich der „roten“ Signaladern, „schwarz“ und „grün“ seien zuerst angeschlossen Sie, dann die gelben“ und „blauen“ Energiedrähte „anschließen Sie.
