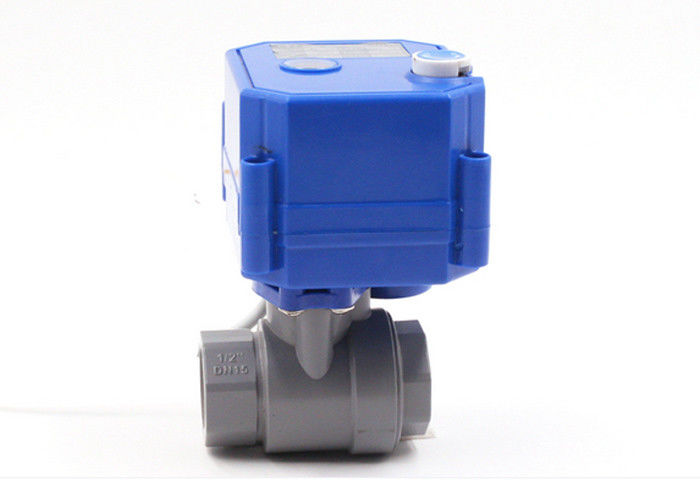

Heizungsventile PN10 Mini Motorized Hydronic Control IP65 der Messingzonen-DN15

Heizungsventile der Messingzonen-DN15, PN10, Auslöser zur Boden Heizsystem-Steuerung



Produkt-Beschreibung



Das Zonenventil ist eins des Minimotorventilauslösers, der als spezielles Ventil arbeitet, das die Wasserführung durch ein Heizsystem reguliert. Wenn das Ventil geschlossen ist, blockiert es vollständig weg von der Wasserführung zu Ihren Heizkörpern, damit sie kalt bleiben. Wenn es offen ist, wird das Heißwasser durchfließen lassen, um Ihr Haus oben zu erhitzen.



Eigenschaften

1. Extreme lange Service-Lebensdauer;

2. Korrekturmöglichkeit von Hand, das Ventil kann bearbeitet werden wenn Stromausfall;

3. Minimaß und Stellungsanzeiger

4. Gute Dichtungsleistung, Einschließung IP65



Anwendung

Vorteile

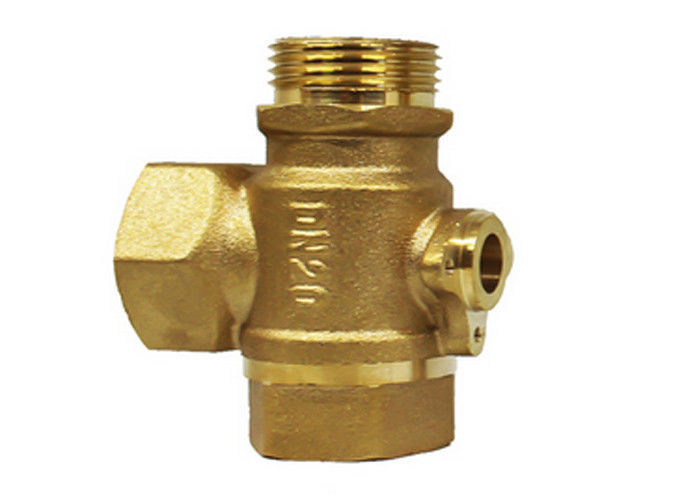

• Sturday-Ventilkörper mit angemessenem Strukturentwurf und bestes verwendet zu werden Material

Nein.	Unsere	Normale Produkte
Ventilwellendichtung	Vierfache Dichtungen	Doppeldichtungen
Nussdichtung	Super anaerobe Kleberselbstbeschichtung, konsequentes Drehmomentfestziehen	Manueller anaerober Kleber ungleich nicht konsequentes Drehmomentfestziehen
Dichtung zwischen Ventilkörper und Wohnung	Dichtungsnut	keine
Drehmoment	Glatt und Licht	Schwer, nicht durchweg
Entwässerung	Ja	keine



Technische Daten

Modell	25S
Arbeits-Strom (MA)	<80>
Schutz	IP65
Energie (W)	<2>
Lassen Sie Druck laufen (Mpa)	PN10
Drehmoment (Nanometer)	2,5
Durchmesserstrecke (Millimeter)	DN8-DN32 Zweiweg-DN8-DN20 Dreiwege
Offene/nahe Zeit (S)	<8>
Arbeitsspannung (V)	DC3-6V; DC12V; AC/DC9-24V; AC220V; AC85-265V
Flüssige Temperatur (℃)	0-90
Steuermodus	CR01; CR02; CR03; CR04; CR05



Verdrahten von Wahlen

• Zwei Drähte und Rückpolarität (DC3-6V/DC12V/DC24V)

1. Verbindungsschalter zum sich ZU ÖFFNEN, das Ventil öffnet sich und erhält die Position, automatisch Ausschalten, das Ventil, offene Stelle völlig zu bleiben

2. Verbindung Schalter zu SCHLIESSEN, der Ventilabschluß, die Position erhalten, automatisch Ausschalten, das Ventil bleibt die Seitendurchlaufposition (völlig geschlossen)

• Drei Drähte und zwei Abfertigungsschalter (DC3-6V/DC12V/DC24V)

1. Verbindungsschalter zum sich ZU ÖFFNEN, das Ventil öffnet sich und erhält die Position, automatisch Ausschalten, das Ventil, offene Stelle völlig zu bleiben

2. Verbindung Schalter zu GESCHLOSSEN, der Ventilabschluß, die Position erhalten, automatisch Ausschalten, das Ventil bleibt die Seitendurchlaufposition (völlig geschlossen)

Anmerkung: AC24V/AC220V kann für elektrische Ventile der Reihe nur verwendet werden 50K

• Drei Drähte und ein Abfertigungsschalter (DC3-6V/12V /ADC9-24V /AC220V)

1. Verbindungsschalter, das Ventil öffnet sich und erhält die Position, automatisch Ausschalten, thevalve, bleiben völlig offene Stelle

2. Schalter trennend, bleibt der Ventilabschluß, die Position erhalten, automatisch Ausschalten, das Ventil die Seitendurchlaufposition (völlig geschlossen)

Anmerkung: Wenn Energie Gleichspannung ist und rote Drähte „+“ ist, ist blauer Draht „—“

• Zwei Drähte und des Ausschaltens Rückkehr (DC3-6V/ADC9-24V/AC220V)

1. Schalterverbindung, das Ventil, das, die Position und das Ausschalten erhalten automatisch, das Ventil offen ist, bleibt völlig offen/enge Lage

2. Schaltertrennen, der Ventilabschluß, die Position und das Ausschalten erhalten automatisch, das Ventil bleibt völlig offen/enge Lage

• Fünf Drähte Mikro-conntroller mit Signalfeedback (DC3-6V/12V/24V)

1. Verbindungsschalter und OFFENES, das Ventil öffnet sich und erhält der Position grünen Drahtertrag das OLS-Signal, prüft der Prüfer das Signal OLS, anschließen Schalter, um ZU STOPPEN, stoppt das Ventil und bleibt völlig offene Stelle

2. Verbindungsschalter und ABSCHLUSS, der Ventilabschluß, der Position roten Drahtertrag erhalten das CLS-Signal, der Prüfer prüft das Signal CLS, schließt Schalter an, um ZU STOPPEN, das Ventil stoppt und bleibt völlig enge Lage,

Anmerkung: Vergewissern Sie bitte sich der „roten“ Signaladern, „schwarz“ und „grün“ seien zuerst angeschlossen Sie, dann die gelben“ und „blauen“ Energiedrähte „anschließen Sie.
